Dämmerungsschalter TS-54-2 mit Außen-Sensor (IP65)

Der Dämmerungsschalter TS-54-2 mit Außen-Sensor (IP65) ist dafür vorgesehen, Geräte wie z. B. Beleuchtungspoller, Straßenbeleuchtung, Gebäude, Werbetafeln usw. automatisch bei Eintritt der Dämmerung einzuschalten und bei Sonnenaufgang auszuschalten.

Der Dämmerungsschalter ist für den Betrieb in Installationen mit einer Spannung von 24V AC/DC ausgelegt.

Logarithmischer Regelbereich von 1-1000lx.

Hoher Anlaufstrom (100A).

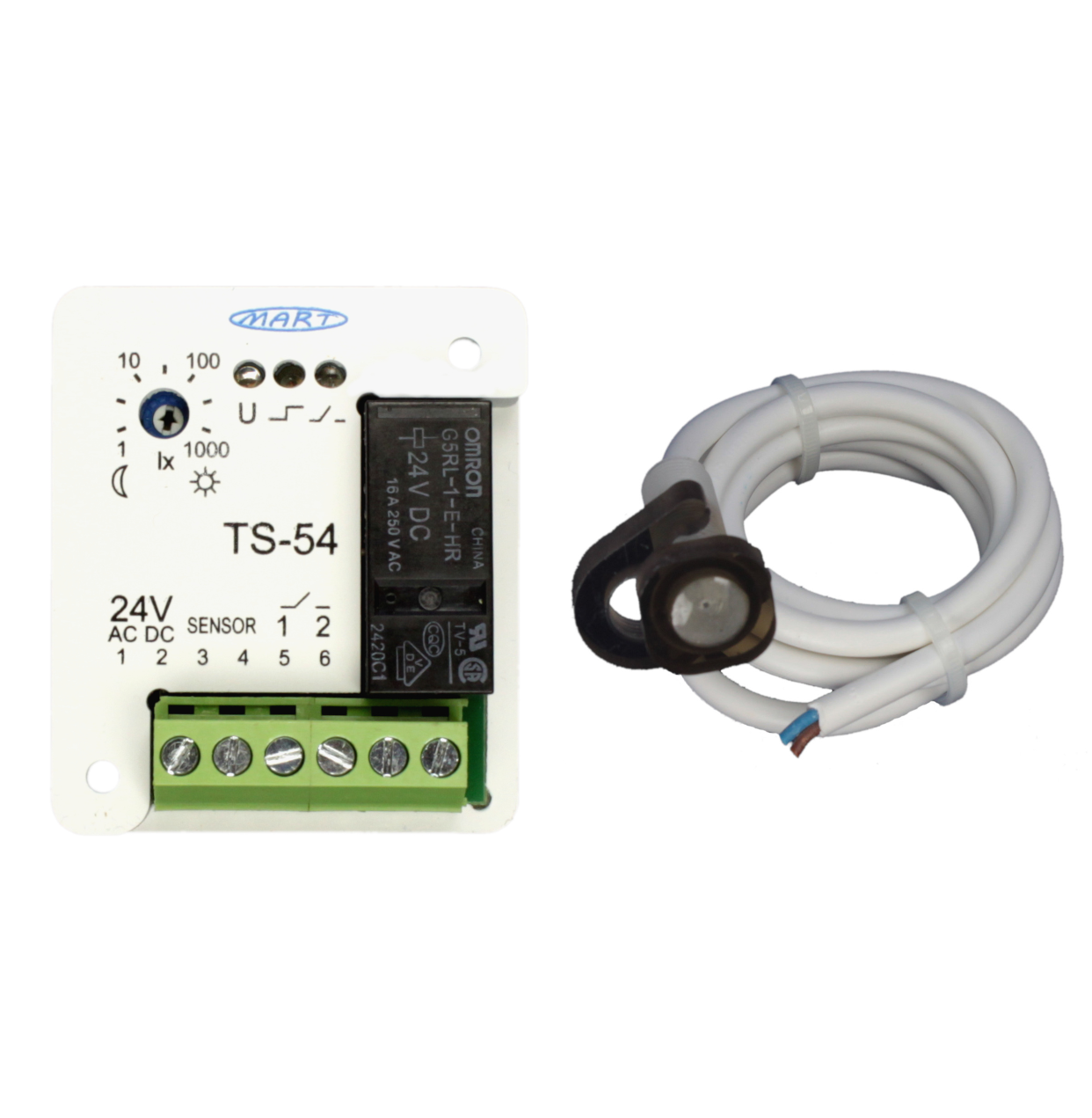

Der Dämmerungsschalter besteht aus:

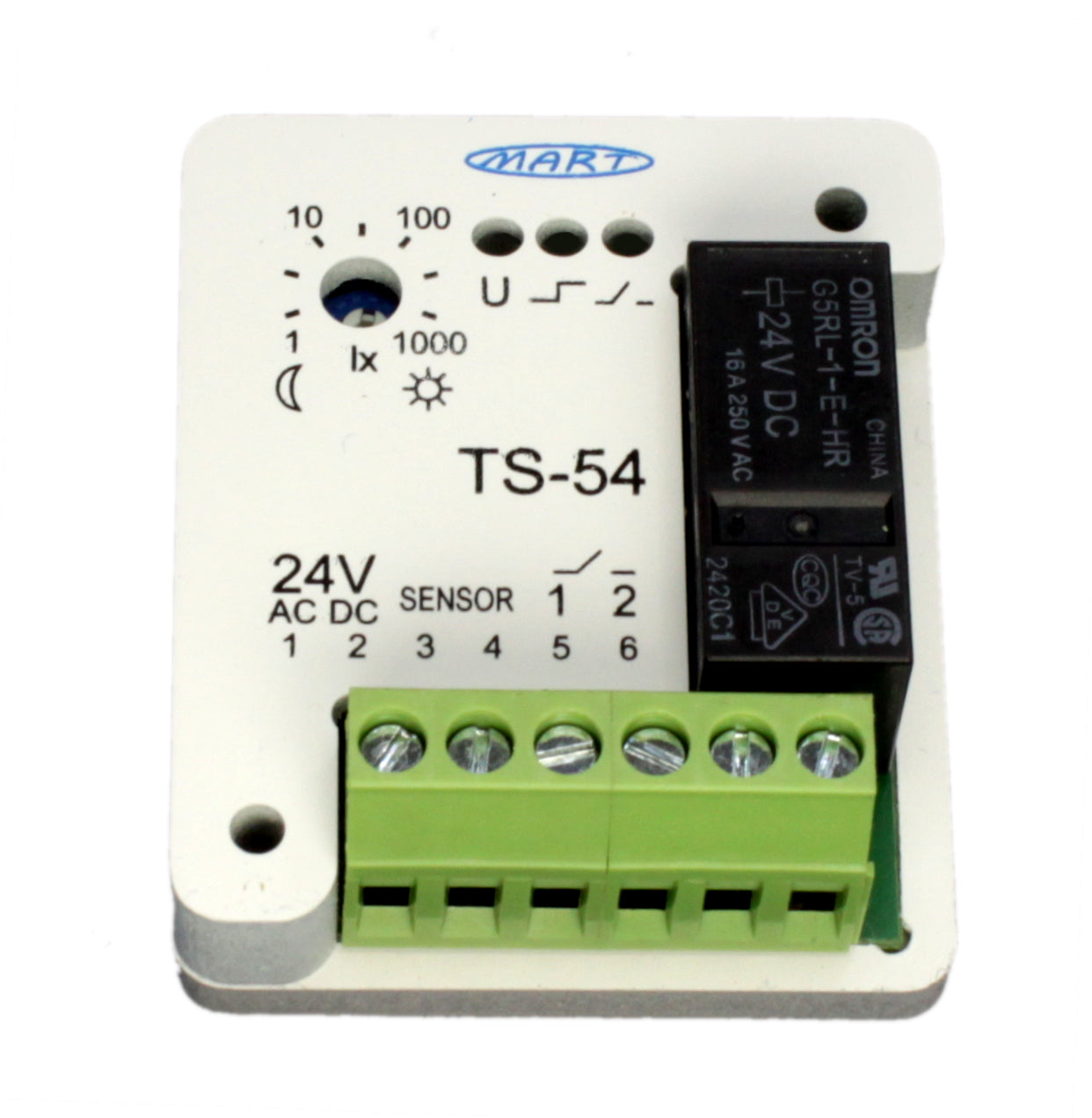

• STEUERGERÄT TS-54 – feuerfeste Gehäuse (PVC)
• Außensensor
• Außensensor (IP65) – mit einem Durchmesser von 9,9 mm und einer Länge von 35 mm, mit Schnellmontage-Mutter (KLICK), hergestellt aus Polycarbonat, mit einem Kabel von 1 m Länge. Die Kabellänge zwischen dem STEUERGERÄT TS-54 und dem Sensor kann bis zu 1000 m betragen (bei Kabeln mit einem Querschnitt von 2 x 0,5 mm).

Sehr einfache Montage des Außensensors an beliebiger Stelle mittels Schnellmontage-Mutter.

Vorteile des Dämmerungsschalters TS-54-2:

• Hohe Schaltleistung – 16A (4000W) 250V AC, 16A (384W) 24V DC
• Hoher Anlaufstrom – Widerstandsfähigkeit gegen Impulsströme von 100A

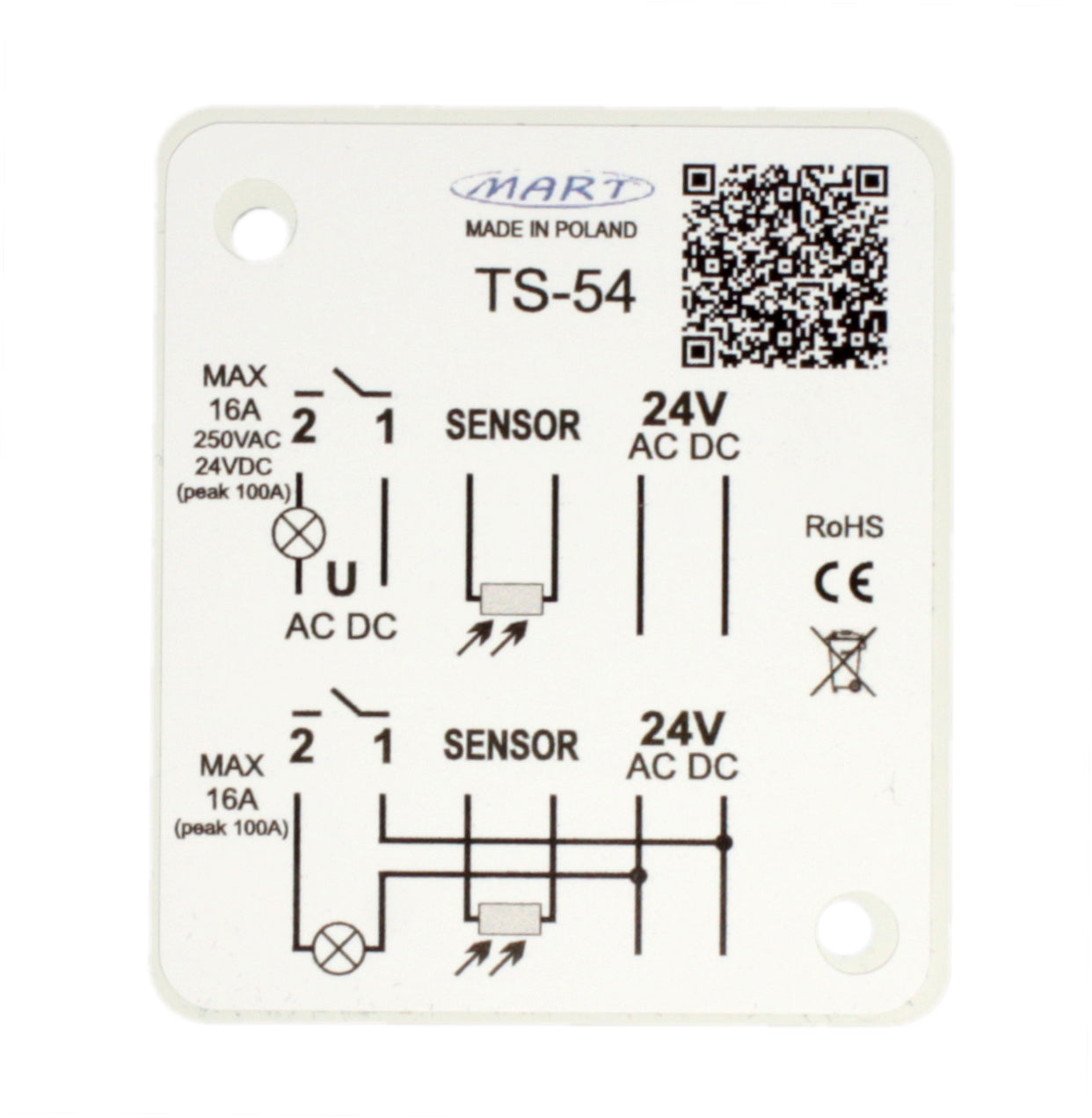

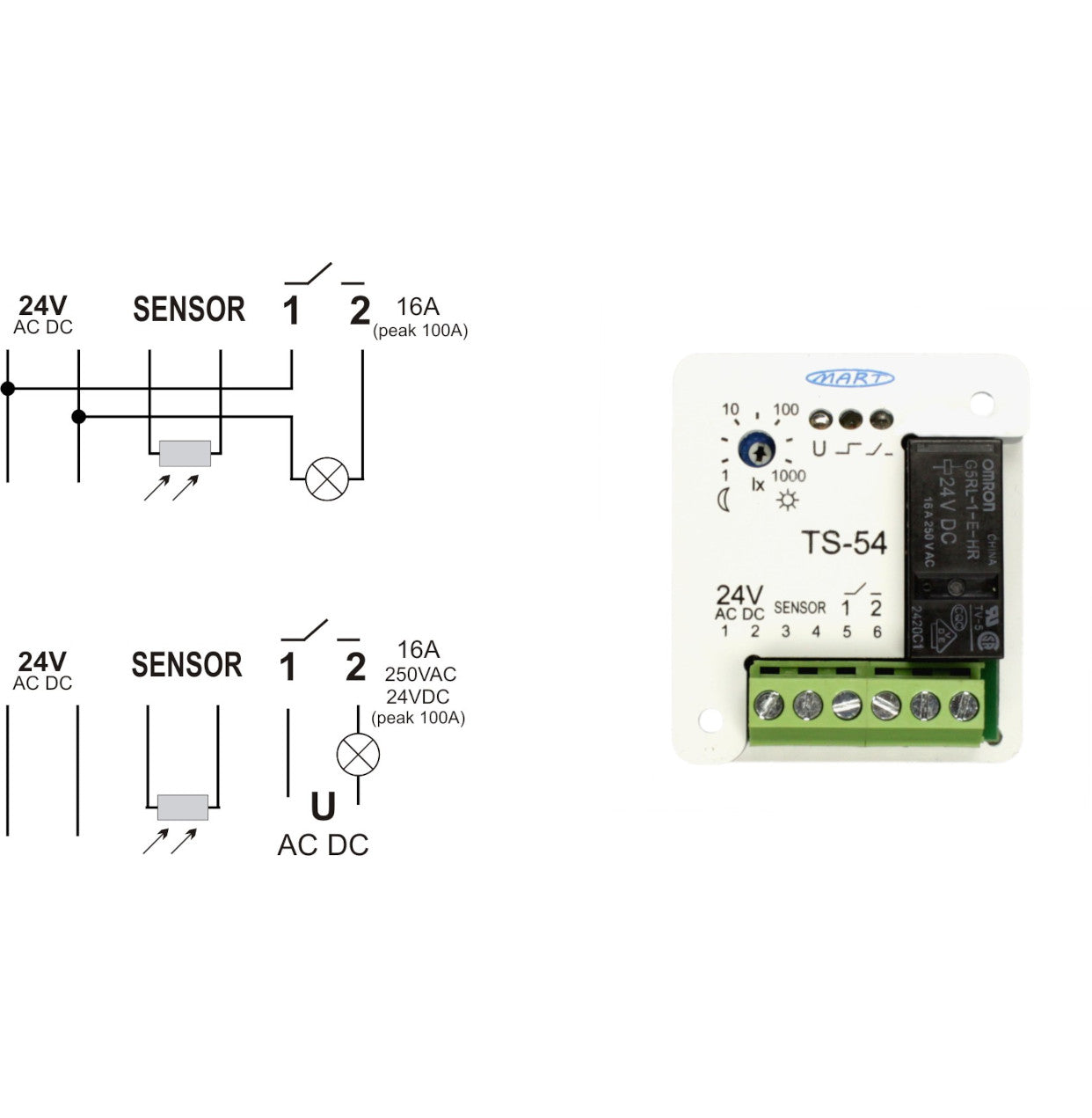

• Galvanisch getrennte Relaiskontakte (ein Schließer – NO), um Verbindungen in verschiedenen Konfigurationen zu ermöglichen
• Präzise logarithmische Regelung:
• 1…10 lx – energiesparender Bereich
• 10…100 lx – Standardbereich
• 100…1000 lx – Bereich zum Einschalten (Ausschalten) bei hoher Beleuchtung
• Proportionale Hysterese, abhängig von der Beleuchtungsstärke

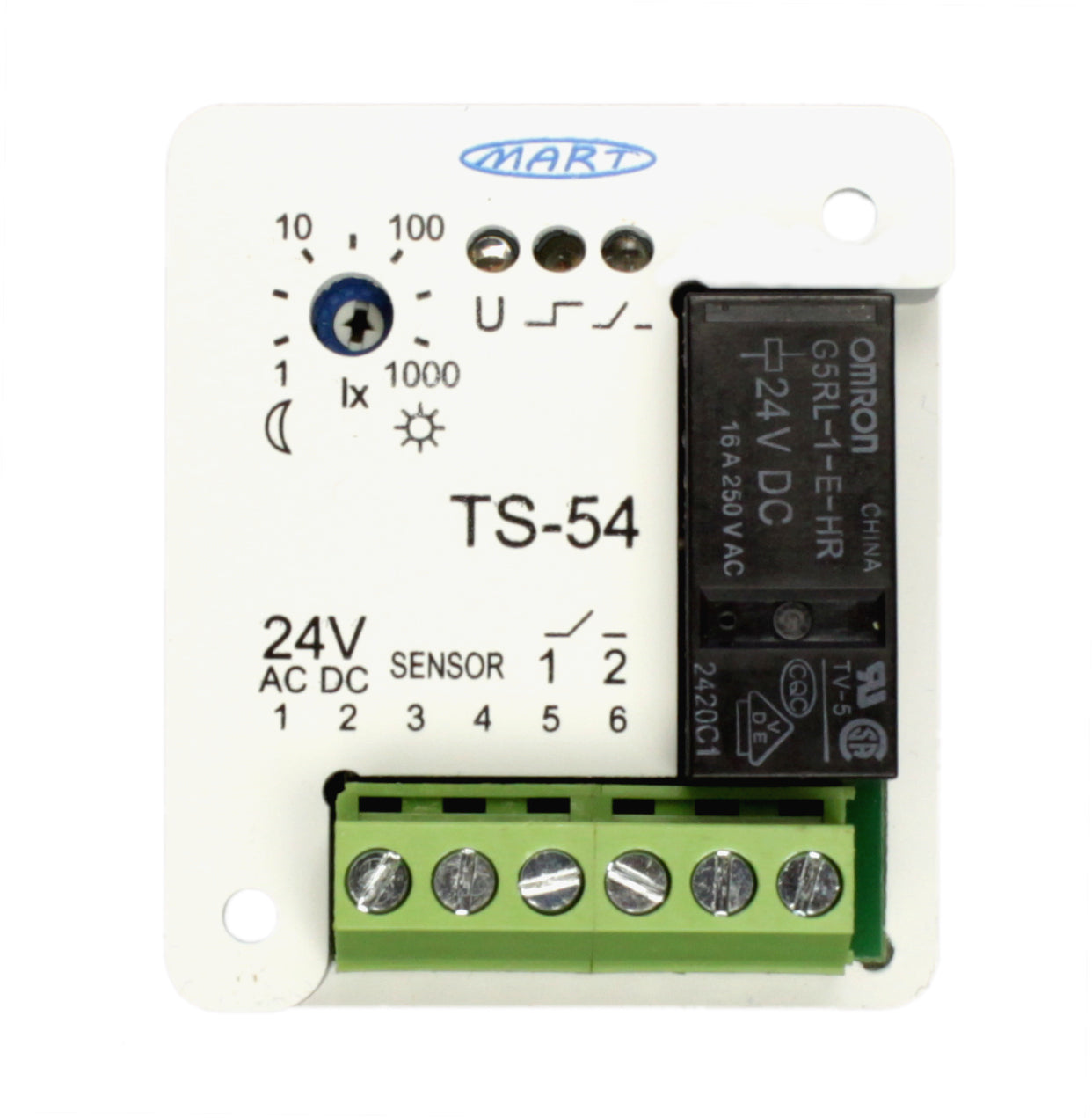

• LED-Anzeigen auf der Vorderseite des STEUERGERÄTS TS-54, die den Betriebszustand anzeigen:
• Grünes LED – zeigt das Vorhandensein der Versorgungsspannung an
• Rotes LED – zeigt das Überschreiten des eingestellten Beleuchtungsschwellenwerts an (ohne Verzögerung)
• Blaues LED – zeigt das Schalten des Kontakts 1-2 an
• Abmessungen des Steuergeräts: 47 mm x 54 mm x 28 mm

Die optimale Installation des Dämmerungsschalters TS-54-2 (Sensor) erfolgt an der östlichen oder südöstlichen Seite, da der Empfänger bei Sonnenaufgang früher ausgeschaltet wird, was Energiekosten senkt und zur Umweltschonung beiträgt.

Um den Einfluss plötzlicher, starker Beleuchtungsänderungen, wie z. B. von Scheinwerfern oder Blitzen, auf den Betrieb des Dämmerungsschalters zu minimieren, wurde eine Verzögerung von ca. 30s eingebaut.

Der Dämmerungsschalter TS-54-2 verwendet eine proportionale Hysterese, um ein ständiges Umschalten bei wechselnder Beleuchtung an bewölkten Tagen zu vermeiden.

Wichtiger Hinweis:

Der Sensor des Dämmerungsschalters TS-54-2 sollte nicht direkt im Lichtstrahl der Lampe installiert werden, da dies den Betrieb stören könnte – die Lampe würde dann ständig von Abend bis Morgen ein- und ausgeschaltet werden.

Die Installation des Dämmerungsschalters TS-54-2 darf nur von einer qualifizierten Person durchgeführt werden, die für die Wartung von Elektroinstallationen befugt ist. Achten Sie auf die richtige Auswahl der Schutzvorrichtungen.

Technische Daten Dämmerungsschalter TS-54-2

Technische Parameter	Wert
Nennspannung	24V AC/DC
Maximaler Laststrom (Leistung) - Widerstandslast	16A, Ac1 (4000 W)
Maximaler Laststrom (Leistung) - Glühlampen	10A (2500 W)
Maximaler Laststrom (Leistung) - Halogenlampen	8A (2000 W)
Maximaler Laststrom (Leistung) - Leuchtstofflampen	8A (2000 W)
Maximaler Laststrom (Leistung) - Energiesparlampen und LED	8A (2000 W)
Nennleistungsaufnahme	0,5 W
Momentaner Anlaufstrom	100 A
Regelbereich	1…30…1000 lx
Ein- und Ausschaltverzögerung	30 sek (±20%)
Abmessungen des Geräts	47 mm x 54 mm x 28 mm
Schutzklasse des Geräts	IP 20
Montagemethode des Sensors	Schraubmutter “KLICK”, Dichtung
Schutzklasse des Sensors	IP 65
