TS-53-2 Dämmerungsschalter 12V AC DC - Kabelsensor

DÄMMERUNGSSCHALTER TS-53-2 MIT KABELSENSOR (IP65)

Der Dämmerungsschalter TS-53-2 mit einem Kabelsensor (IP65) ist konzipiert, um Empfänger wie Straßenlaternen, Straßenbeleuchtung, Gebäudebeleuchtung, Werbetafeln usw. automatisch bei Einbruch der Dunkelheit einzuschalten und bei Tagesanbruch auszuschalten.

Der Dämmerungschalter ist für den Betrieb in Installationen mit einer Spannung von 12V AC DC ausgelegt.

Logarithmischer Einstellbereich von 1-1000 Lux.

Hoher Einschaltstrom (100A).

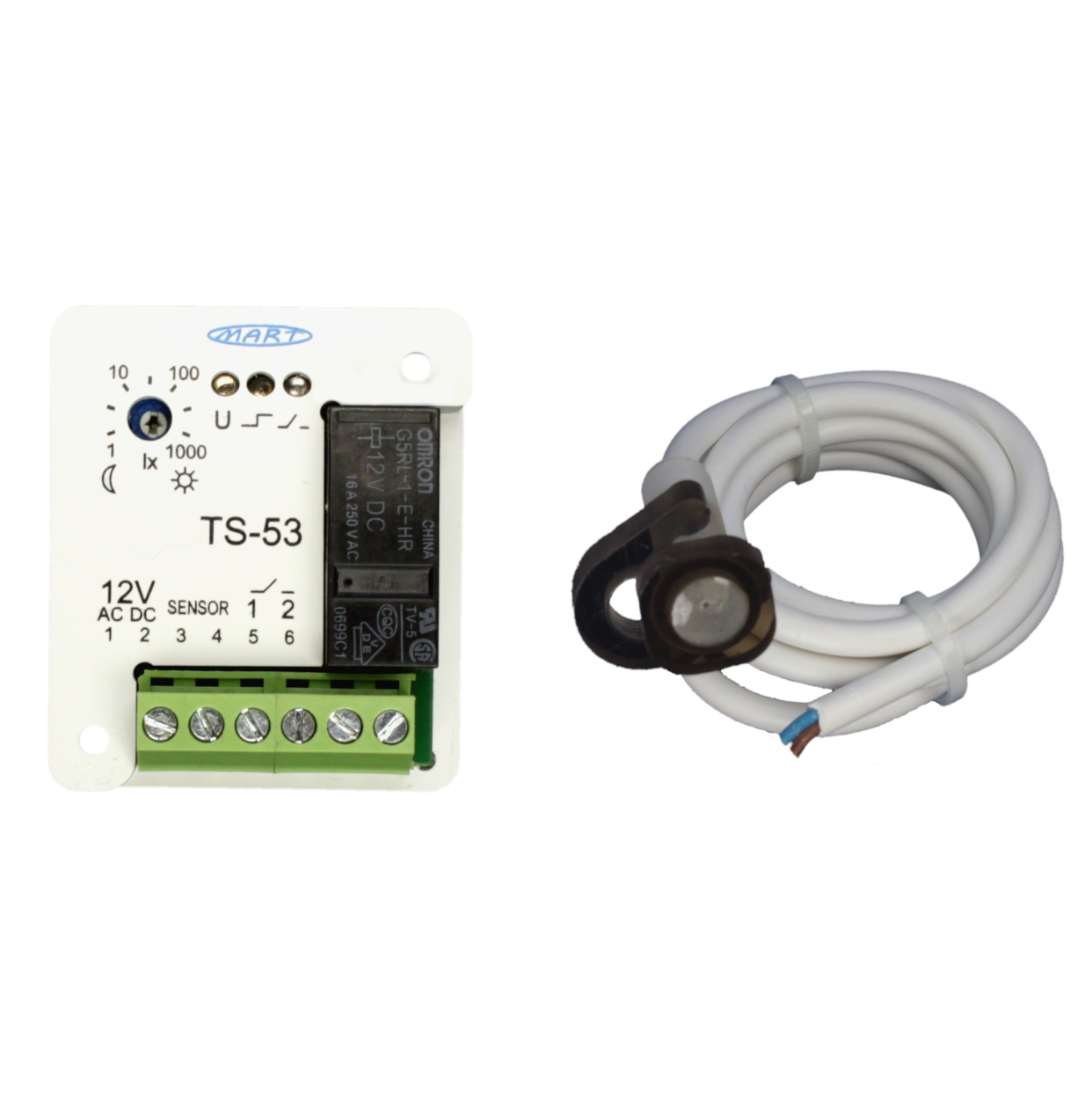

Die Lieferung umfasst:

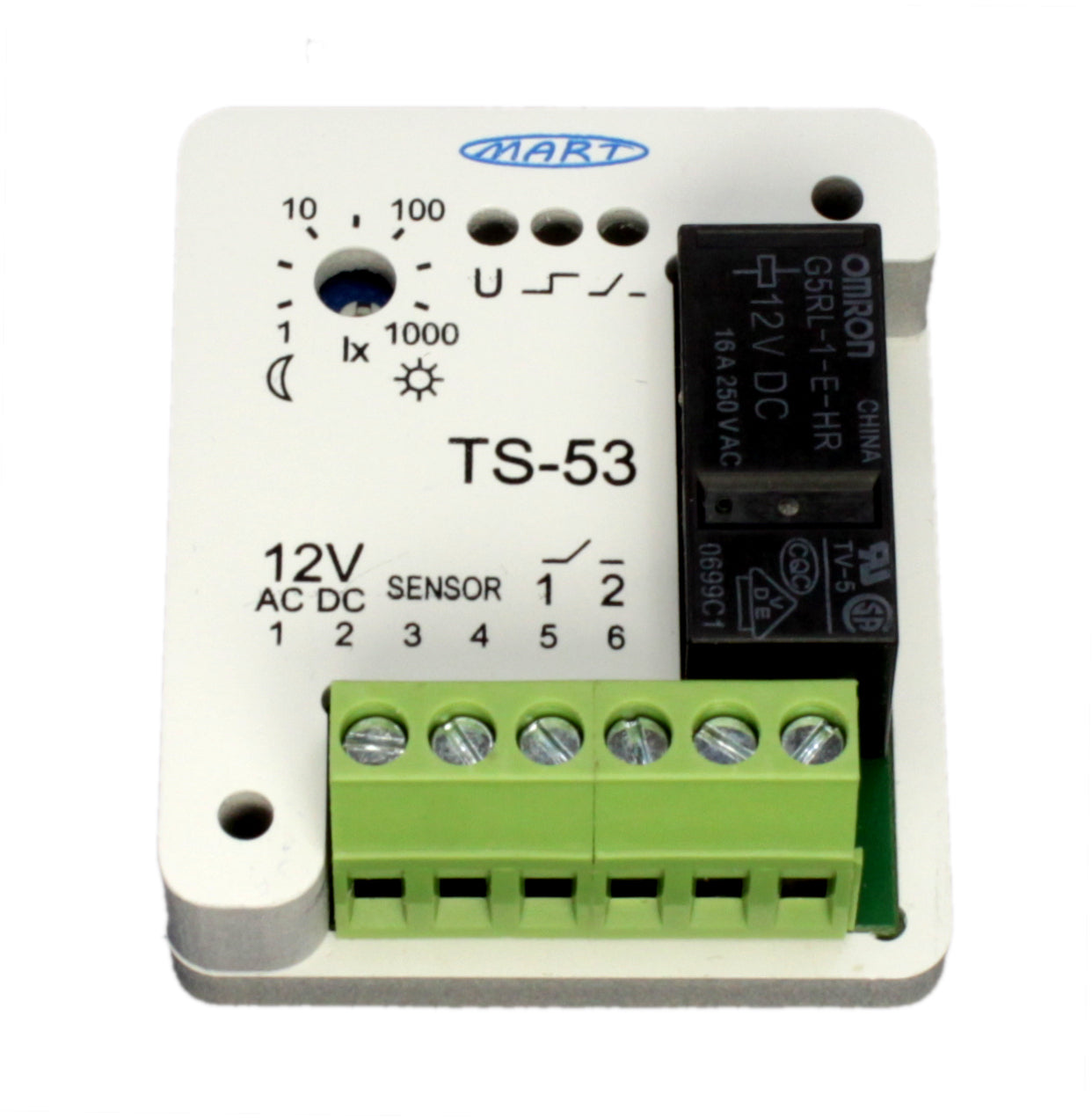

1. Steuergerät TS-53 - nicht brennbares Gehäuse (PVC),
2. Externer Kabelsensor (IP65) mit einem Durchmesser von 9,9 mm und einer Länge von 35 mm, mit einer Schnellmontage-Mutter (Klick), hergestellt aus Polycarbonat mit einem 1 m langen Kabel. Die Länge der Verbindungskabel zwischen dem Steuergerät TS-53 und dem Sensor kann bis zu 1000 m betragen (für Kabel mit einem Querschnitt von 2 x 0,5 mm).

Die Montage des externen Kabelsensors ist durch die Schnellmontage-Mutter an jedem beliebigen Ort äußerst einfach.

Vorteile des Dämmerungsschalters TS-53-2:

- Hohe Schaltleistung 16A (4000W) 250V AC, 16A (384W) 24V DC,
- Hoher Einschaltstrom (Widerstand gegen Stoßstrom von 100A),

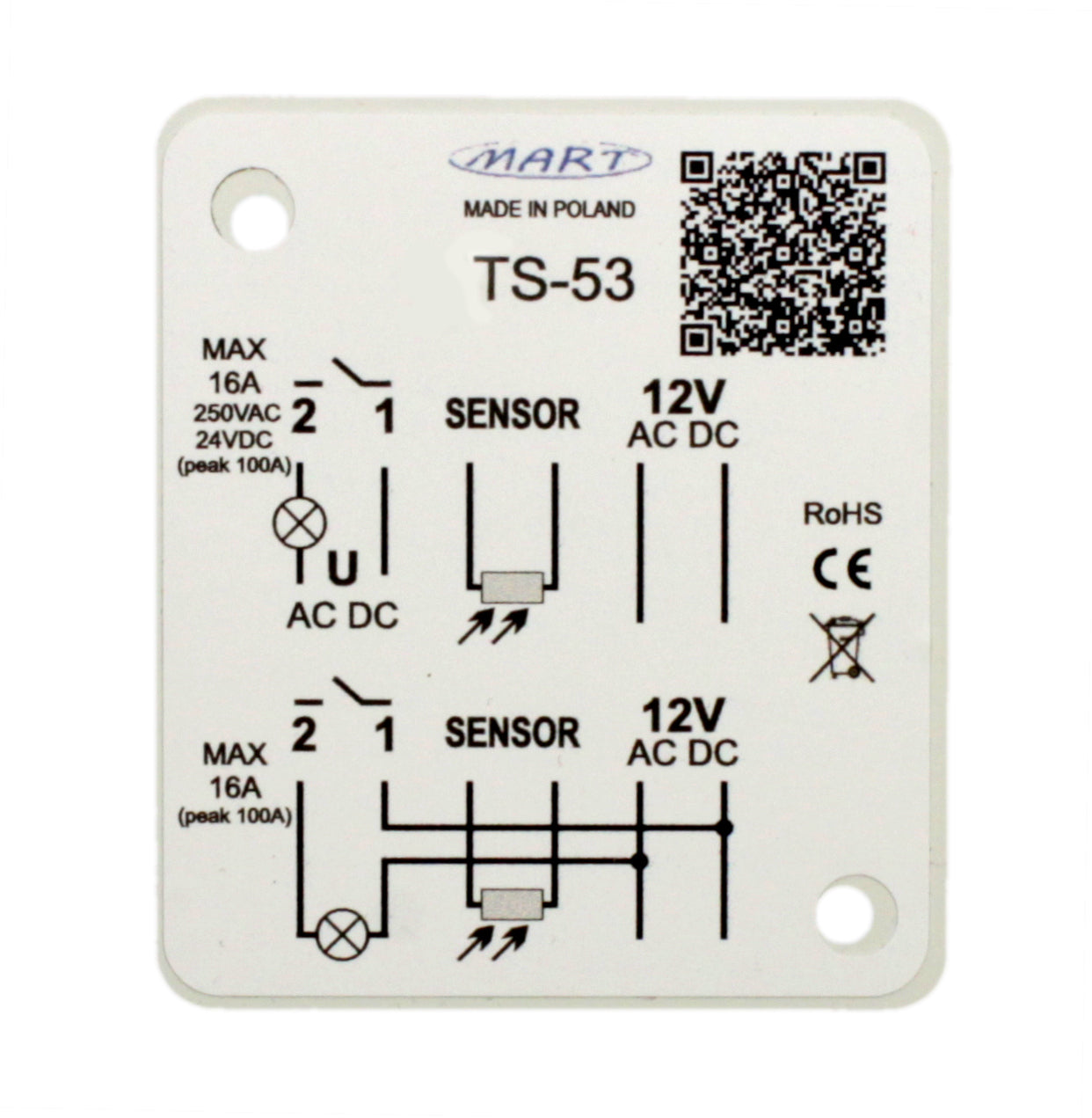

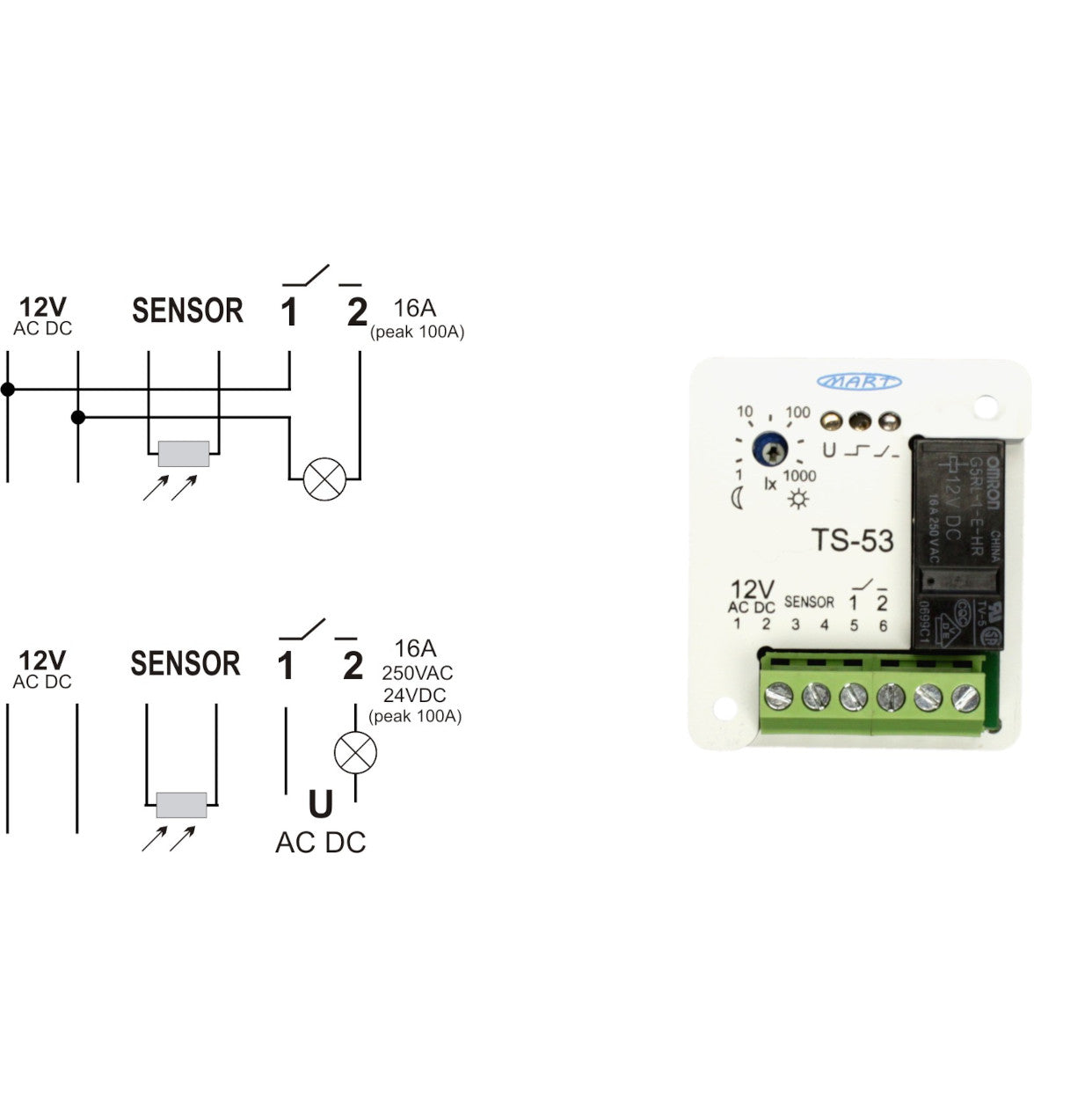

- Galvanisch getrennte Relaiskontakte (ein Schliesserkontakt - NO), ermöglichen Verbindungen in verschiedenen Konfigurationen,
- Präzise logarithmische Einstellung:
- 1…10 Lux – energiesparender Bereich,
- 10…100 Lux – Standardbereich,
- 100…1000 Lux – Bereich zum Ein- und Ausschalten von Empfängern bei hoher Beleuchtung,
- Proportionale Hysterese abhängig von der Lichtintensität,

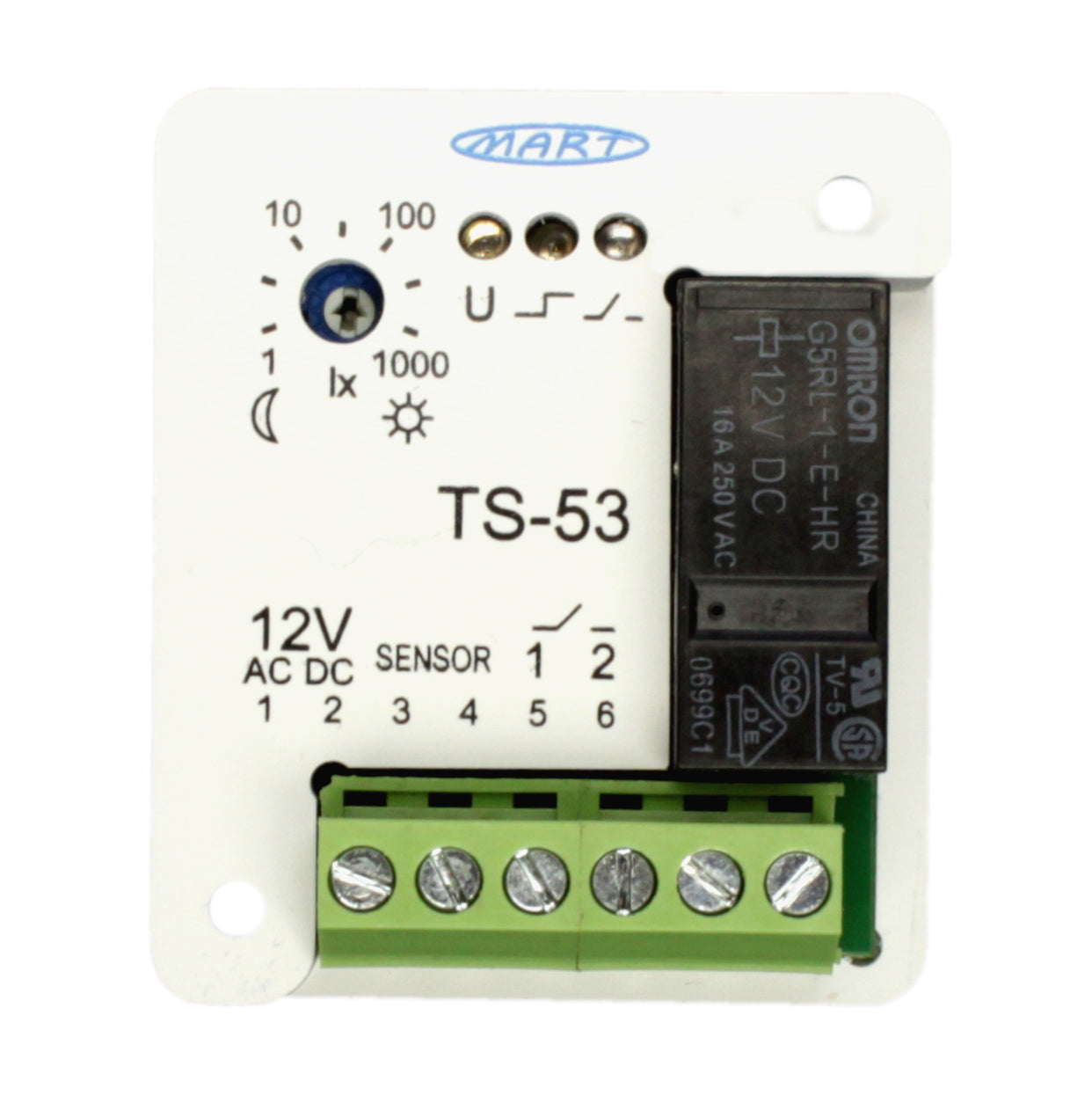

- Lichtsignalisierung (LED) auf der Frontplatte des Steuergeräts TS-53, informiert über den Betriebszustand:
- Grüne LED, um die Anwesenheit der Netzspannung anzuzeigen,
- Rote LED, um (ohne Verzögerung) das Überschreiten des eingestellten Helligkeitsschwellenwerts anzuzeigen,
- Blaue LED, um das Einschalten der Kontakte 1-2 anzuzeigen,
- Abmessungen des Steuergeräts: 47 mm x 54 mm x 28 mm.

Für die Energieeffizienz ist die Installation des Dämmerungsschalters TS-53-2 (Kabelssensors) am günstigsten von Osten oder Südosten aus, um den Empfänger frühzeitig bei Tagesanbruch auszuschalten und dadurch die Kosten für elektrische Energie zu senken sowie zum Umweltschutz beizutragen.

Um den Einfluss kurzfristiger großer Beleuchtungsänderungen, z. B. durch die Scheinwerfer eines Autos oder Blitze, auf die Funktion des Schalters zu begrenzen, wurde eine Verzögerung von ca. 30 Sekunden implementiert.

Im TS-53-2 wurde eine proportionale Hysterese angewendet, um ein zufälliges Umschalten bei wechselnden Lichtverhältnissen an bewölkten Tagen zu verhindern.

ACHTUNG: Vermeiden Sie es, den Kabelsensor des Dämmerungsschalters TS-53-2 direkt im Lichtstrahl einer Lampe zu montieren, um Störungen zu vermeiden. Die Lampe könnte zyklisch von Abend bis morgens ein- und ausgeschaltet werden.

Das Anschließen des Dämmerungsschalters TS-53-2 sollte ausschließlich von einer autorisierten Person für die Installation elektrischer Anlagen durchgeführt werden, unter Beachtung der entsprechenden Schutzvorkehrungen.
