Zuletzt aktualisiert: 30. Oktober 2026
Kurzübersicht

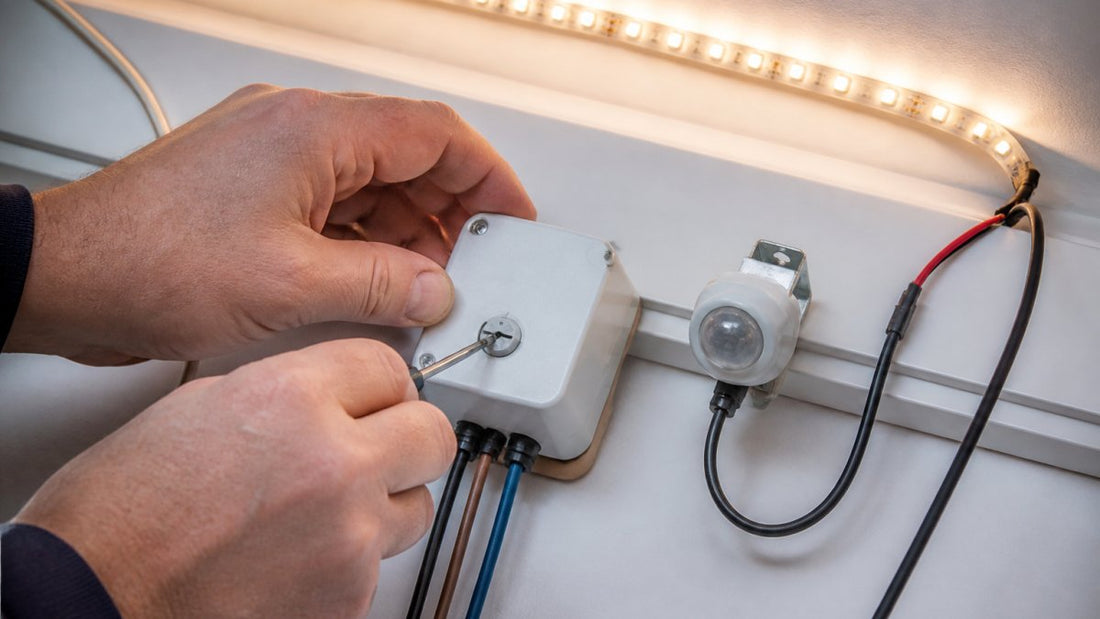

Ein Dämmerungsschalter für LED Streifen einstellen heißt: erst die Helligkeit am Montageort in Lux messen, dann den Regler langsam von unten an die gewünschte Schaltschwelle drehen und die Verzögerungszeit abwarten. Der Schalter sitzt auf der 230-V-Seite vor dem LED-Netzteil, und Sie prüfen die Einstellung an mehreren Abenden.
- Der Dämmerungsschalter schaltet immer die Netzspannung, nie die Niedervoltseite des LED-Bands.
- Übliche Schaltschwellen für Gartenweg und Terrasse liegen bei 5 bis 20 lx.
- TS-21 und TS-31 decken die Bereiche 1 bis 30 lx und 30 bis 1000 lx ab.
- Das Inrush-Relais der beiden Baureihen verkraftet im Peak bis zu 100 A.
- Ohne Hysterese pendelt das Gerät bei gleicher Helligkeit und flackert im Sekundentakt.
Inhaltsverzeichnis
- Dämmerungsschalter für LED-Streifen: Was vor der Einstellung klar sein muss
- LED-Streifen mit Dämmerungsschalter anschließen: Netzteil, Treiber und Mindestlast
- Dämmerungsschalter Lux einstellen: Messwerte und die richtige Schaltschwelle
- Dämmerungsschalter schaltet nicht: Fehlerdiagnose bei Flackern und Dauerbetrieb
- TS-21 und TS-31: den passenden Dämmerungsschalter für Ihr LED-Projekt wählen
- Häufig gestellte Fragen
Dämmerungsschalter für LED-Streifen: Was vor der Einstellung klar sein muss
Ein Dämmerungsschalter für LED-Streifen einstellen klingt nach einer Drehung am Regler. In der Praxis scheitern viele Projekte aber an drei Dingen davor: dem falschen Gerät, einer ungeeigneten Sensorposition und einem Netzteil, das nicht zum Relais passt. Bei MART-Electronics entwickeln und produzieren wir seit über 30 Jahren Elektronik für den Wohnbereich.
Dämmerungsschalter, Lichtsensor und Schaltschwelle: die drei Begriffe
Ein Dämmerungsschalter ist ein elektronisches Schaltgerät, das einen Stromkreis abhängig von der gemessenen Helligkeit öffnet oder schließt. Der eingebaute Lichtsensor erfasst das Umgebungslicht, die Elektronik vergleicht den Wert mit der eingestellten Schwelle und schaltet das Relais.
- Lichtsensor: das Bauteil, das Helligkeit in ein elektrisches Signal umwandelt
- Schaltschwelle: der Helligkeitswert, ab dem geschaltet wird, angegeben in Lux
- Schaltkontakt: der Ausgang, über den die Beleuchtung mit Strom versorgt wird
Die Schaltschwelle ist der einzige Wert, den Sie im Betrieb beeinflussen. Alles andere ist eine Frage der Auswahl und Montage.
Warum LED-Streifen andere Anforderungen stellen als Glühlampen
Eine Glühlampe war für ein Dämmerungsschalter-Relais ein dankbarer Verbraucher: hohe Last, aber träge. LED-Technik verhält sich anders.
- Sehr niedrige Last: kurze LED-Bänder ziehen oft nur wenige Watt. Manche Relais brauchen eine Mindestlast, um sauber anzuziehen.
- Hoher Einschaltstrom: LED-Netzteile laden ihre Kondensatoren in Millisekunden. Der Strompuls liegt deutlich über dem Nennstrom.
- Elektronik statt Draht: Ein LED-Treiber reagiert empfindlich auf Spannungseinbrüche und schnelles Wiederzuschalten.
Genau hier greifen die meisten Anleitungen zu kurz: Sie erklären das Drehen am Potentiometer, nicht die Lastseite.
LED-Streifen mit Dämmerungsschalter anschließen: Netzteil, Treiber und Mindestlast
Ein LED-Streifen läuft fast nie direkt an 230 V. Dazwischen sitzt immer ein Netzteil oder ein LED-Treiber. Der Dämmerungsschalter gehört auf die Netzspannungsseite, also vor das Netzteil.
Niedervolt-LED-Band am 230-V-Dämmerungsschalter: der übliche Weg
Der typische Aufbau sieht so aus:
- 230 V Zuleitung über eine Sicherung zum Dämmerungsschalter
- Schaltkontakt des Dämmerungsschalters führt zur Netzseite des LED-Netzkabels
- LED-Netzteil wandelt auf die Niedervoltspannung des Streifens
- LED-Band wird am Netzteilausgang angeschlossen
Wichtig: Der Dämmerungsschalter schaltet immer die Netzspannung, nie die Niedervoltseite. Ein 230-V-Relais gehört nicht in eine 12-V-Leitung, ein Niedervolt-Schaltmodul nicht ohne Prüfung an 230 V.
Achtung: Wird der Dämmerungsschalter hinter das Netzteil gesetzt, arbeitet der Sensor weiter, aber das Netzteil bleibt dauerhaft am Strom, es zieht im Leerlauf Energie und altert schneller.
Einschaltstrom und Schaltleistung: was das Relais aushalten muss
Die Schaltleistung auf dem Typenschild gilt für ohmsche Last. LED-Netzteile sind keine ohmsche Last.
- Maximale Schaltleistung des Relais bei 230 V
- Einschaltstrom oder Inrush-Wert des Netzteils
- Mindestlast, falls das Gerät eine vorschreibt
Unsere Dämmerungsschalter TS-21 und TS-31 arbeiten mit einem Inrush-Relais, das im Peak bis zu 100 A verkraftet.
Dämmerungsschalter Lux einstellen: Messwerte und die richtige Schaltschwelle
Die Schaltschwelle legen Sie nach der Helligkeit fest, bei der die Beleuchtung einschalten soll. Sie stellen nicht „die Dämmerung“ ein, sondern einen konkreten Lux-Wert am Montageort, deshalb erst messen, dann drehen.
Orientierungswerte in Lux: was wann sinnvoll ist
Die folgenden Werte sind Erfahrungsbereiche aus der Außenbeleuchtung, keine Normvorgaben, und dienen als Startpunkt zum Nachjustieren.
- 1 bis 5 lx: späte Dämmerung, wenn Straßenlaternen bereits an sind, für reine Orientierungsbeleuchtung.
- 5 bis 20 lx: klassischer Bereich für Gartenweg-, Terrassen- und Einfahrtsbeleuchtung.
- 20 bis 50 lx: früheres Einschalten, etwa für einen dunklen Durchgang oder eine Kamera-Zusatzbeleuchtung.
Oberhalb von etwa 200 lx ist für Außenbeleuchtung selten sinnvoll, weil dann bereits bei bedecktem Himmel geschaltet wird.

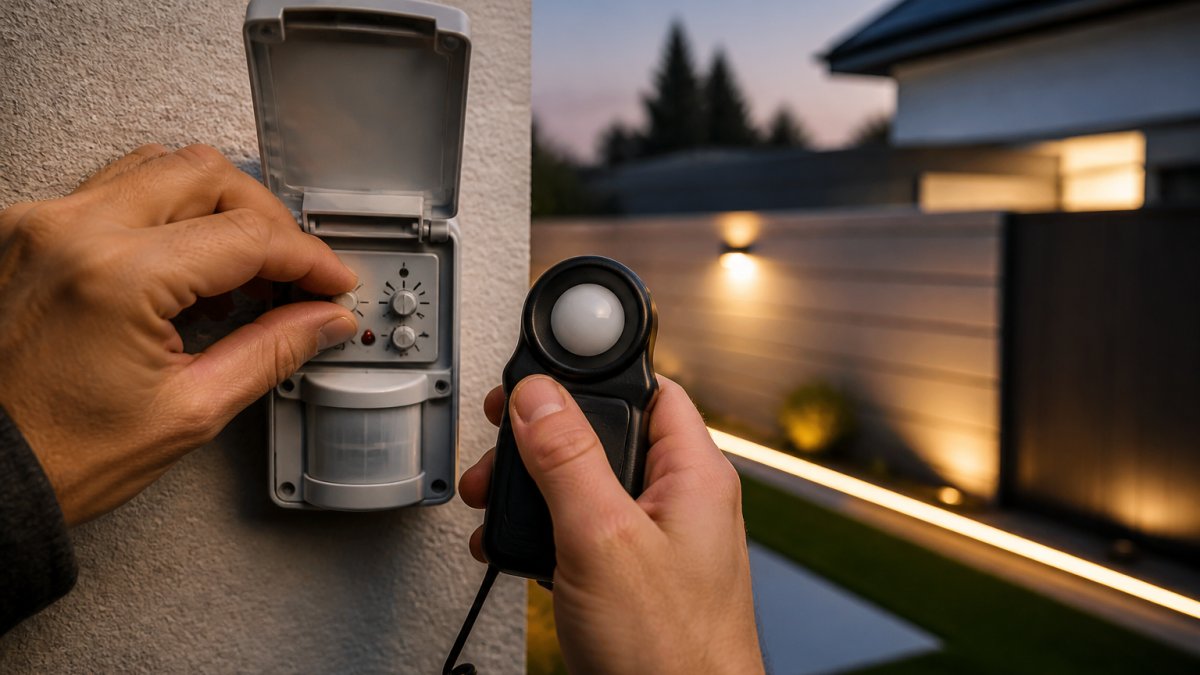

Schritt für Schritt: von der Messung zur eingestellten Schwelle
- Messgerät wählen: ein einfaches Lux-Meter ist die belastbare Lösung; eine Handy-App taugt nur als grobe Orientierung.
- Am Montageort messen: Der Sensor misst die Helligkeit an seiner eigenen Position, messen Sie genau dort, wo später der Sensor sitzt.
- Zielwert notieren: Notieren Sie den Lux-Wert, bei dem das Licht anspringen soll, und die zugehörige Uhrzeit.
- Regler auf den niedrigen Anschlag drehen: Beginnen Sie am unteren Ende und tasten Sie sich nach oben, damit das Licht nicht den ganzen Tag brennt.
- Kontrollanzeige beobachten: Drehen Sie langsam, bis die LED umschlägt, und notieren Sie die Reglerposition.
- Verzögerung abwarten: Warten Sie die Verzögerungszeit ab, bevor Sie weiter justieren.
- Am nächsten Abend gegenprüfen: Weicht die Einschaltzeit deutlich ab, korrigieren Sie in kleinen Schritten und prüfen erneut.
Feinjustierung: warum ein einziger Abend nicht reicht
Die Helligkeit am Montageort schwankt durch Bewölkung, Jahreszeit und Bebauung. Ein an einem klaren Abend eingestellter Wert schaltet an einem bedeckten Abend zu früh oder zu spät, prüfen Sie deshalb an mindestens zwei, besser drei Abenden mit unterschiedlicher Wetterlage.
Bleibt die Schaltschwelle unklar, hilft ein Blick in die Unterlagen oder der direkte Weg zum Hersteller. Über unsere Kontaktseite erreichen Sie unser Team.
TS-21 – DÄMMERUNGSSCHALTER EINSTELLBAR MIT KLICK DECKEL →
Dämmerungsschalter schaltet nicht: Fehlerdiagnose bei Flackern und Dauerbetrieb
Wenn der Dämmerungsschalter nicht schaltet, lohnt eine systematische Prüfung statt wahllosem Drehen: erst die Umgebung, dann die Einstellung, dann die Last, zuletzt das Gerät selbst.
Die vier Mechanismen hinter fast jedem Fehler
- Fremdlicht: Eine Straßenlaterne, ein Nachbarfenster oder ein Bewegungsmelder heben den Messwert über die Schwelle, das Gerät schaltet zu spät oder gar nicht.
- Fehlende Hysterese: Ohne Differenz zwischen Ein- und Ausschaltpunkt pendelt das Gerät bei gleicher Helligkeit endlos, sichtbar als Flackern im Sekundentakt.
- Zu kurze Schaltverzögerung: Eine Wolke oder ein Auto senkt die Helligkeit kurz unter die Schwelle; ohne Verzögerung schaltet das Licht für Sekunden ein und wieder aus.
- Lastseitige Probleme: Hoher Einschaltstrom oder eine Last unterhalb der Mindestlast führt dazu, dass das Relais klickt, das Licht aber ausbleibt oder das Relais nach Monaten klebt.
Systematischer Prüfablauf in vier Schritten
Schritt 1, Umgebung prüfen: Beobachten Sie den Sensor am Abend. Fällt Fremdlicht direkt auf die Sensorfläche? Steht er im eigenen Lichtkegel?
Schritt 2, Einstellung prüfen: Drehen Sie den Regler bewusst in den hohen Bereich.
Schritt 3, Last prüfen: Testen Sie das LED-Netzteil separat an einer Steckdose.
Schritt 4, Gerät prüfen: Zeigt die Kontroll-LED den Schaltzustand, aber das Relais klickt nicht, ist das Relais defekt.
Symptom, Ursache und Prüfung im Überblick
| Symptom | Wahrscheinliche Ursache | Prüfung |
|---|---|---|
| Licht bleibt dauerhaft an | Sensor sieht Fremdlicht oder steht im Dunkeln | Sensorposition und Umgebungslicht kontrollieren |
| Licht bleibt dauerhaft aus | Schaltschwelle zu niedrig oder Relais defekt | Regler in den hohen Bereich drehen, Kontrollleuchte beobachten |
| Flackern im Sekundentakt | Schaltschwelle am Dämmerungswert, keine Hysterese | Schwelle klarer vom Messwert absetzen |
| Kurzes Schalten bei Dämmerung | Wolken, Scheinwerfer, Schatten | Schaltverzögerung und Position prüfen |
| Relais klickt, Licht bleibt aus | Netzteil oder LED-Treiber spricht nicht an | Netzteil separat testen |
| Gerät schaltet nach Wochen nicht mehr | Relais durch Einschaltstrom verschlissen | Schaltleistung und Inrush-Wert prüfen |
Wenn nichts hilft: die letzten beiden Prüfungen
Bleibt der Fehler bestehen, prüfen Sie die Verzögerungszeit: Die TS-31-Modelle schalten den Verbraucher verzögert ein.
Die zweite Prüfung gilt der Mindestlast: Für sehr kleine LED-Bänder unterhalb der Mindestlast des Relais ist ein Dämmerungsschalter nicht die richtige Lösung, sondern ein Schaltmodul für kleine Lasten.
Bei der Fehlersuche hilft die Bedienungsanleitung des eigenen Geräts, weil Anschlussbelegung und Kontrollanzeigen je nach Modell abweichen. Die Bedienungsanleitungen zum Download zeigen, welcher Draht wohin gehört und was die LEDs bedeuten.
TS-21 und TS-31: den passenden Dämmerungsschalter für Ihr LED-Projekt wählen
Für LED-Projekte im Außenbereich haben wir zwei Baureihen im Programm, die sich vor allem in der Montageart unterscheiden. Beide arbeiten mit zwei Einstellbereichen von 1 bis 30 lx und 30 bis 1000 lx und mit einem Inrush-Relais bis 100 A im Peak.
Der TS-21 Dämmerungsschalter einstellbar mit Klick-Deckel ist die Wahl für geschützte Montageorte, etwa unter einem Carport oder in einem Technikraum.
Für den Außenbereich, wo Feuchtigkeit und Spritzwasser ein Thema sind, ist der TS-31-1 Dämmerungsschalter einstellbar hermetisch mit Kabelverschraubung die robustere Lösung.
Wer zwei Leitungen sauber trennen möchte, findet im TS-31-2 die Variante mit zwei Kabelverschraubungen.
Welche Bauform zu Ihrem Vorhaben passt, erklärt die Auswahlhilfe für Dämmerungsschalter im Detail.
Die Einstellung selbst ist am Ende ein Handgriff.
Häufig gestellte Fragen
Kann ein Dämmerungsschalter LED-Streifen direkt schalten?
Bei einem 230-V-LED-Streifen mit integriertem Netzteil schaltet der Dämmerungsschalter die Netzspannung direkt. Bei Niedervolt-LED-Bändern mit separatem Netzteil oder LED-Treiber schaltet er die 230-V-Zuleitung zum Netzteil, nicht den 12-V- oder 24-V-Kreis. Achten Sie auf die Schaltleistung des Relais und den Einschaltstrom des Netzteils. Ein Dämmerungsschalter mit Inrush-Relais wie der TS-21 ist für diese Lastspitzen ausgelegt.
Welcher Lux-Wert ist für einen Dämmerungsschalter sinnvoll?
Für Außenbeleuchtung hat sich ein Dämmerungswert im unteren Bereich bewährt, damit das Licht erst bei echter Dunkelheit einschaltet und nicht bei jeder Wolke. Der TS-21 bietet zwei Einstellbereiche von 1 bis 30 lx und von 30 bis 1000 lx. Für LED-Streifen an der Fassade starten Sie im unteren Bereich und prüfen mit einem Lux-Meter am Montageort, welcher Helligkeitswert beim gewünschten Einschaltzeitpunkt tatsächlich anliegt.
Warum schaltet mein Dämmerungsschalter den LED-Streifen nicht ein?
Die häufigsten Ursachen sind eine zu niedrig eingestellte Schaltschwelle, Fremdlicht am Sensor, eine falsche Sensorposition oder ein Netzteil, dessen Einschaltstrom das Relais überlastet. Prüfen Sie zuerst, ob die LED am Gerät leuchtet, ob der Lichtsensor freie Sicht zum Himmel hat und ob das Netzteil am Ausgang tatsächlich Spannung liefert. Schaltet der Dämmerungsschalter dauerhaft nicht, messen Sie die Spannung am Schaltkontakt.
Wo sollte der Lichtsensor für LED-Streifen montiert werden?
Der Lichtsensor gehört nach außen, mit freier Sicht auf den Himmel und ohne direkte Einstrahlung der eigenen Beleuchtung. Montieren Sie ihn nicht neben dem LED-Streifen selbst, sonst erkennt er das eigene Licht als Umgebungslicht und schaltet im Kreis. Auch Strahler, Laternen und reflektierende Flächen im Sichtfeld führen zu Fehlschaltungen. Ein hermetisches Gehäuse wie beim TS-31-1 mit Kabelverschraubung schützt den Sensor im Außenbereich.
